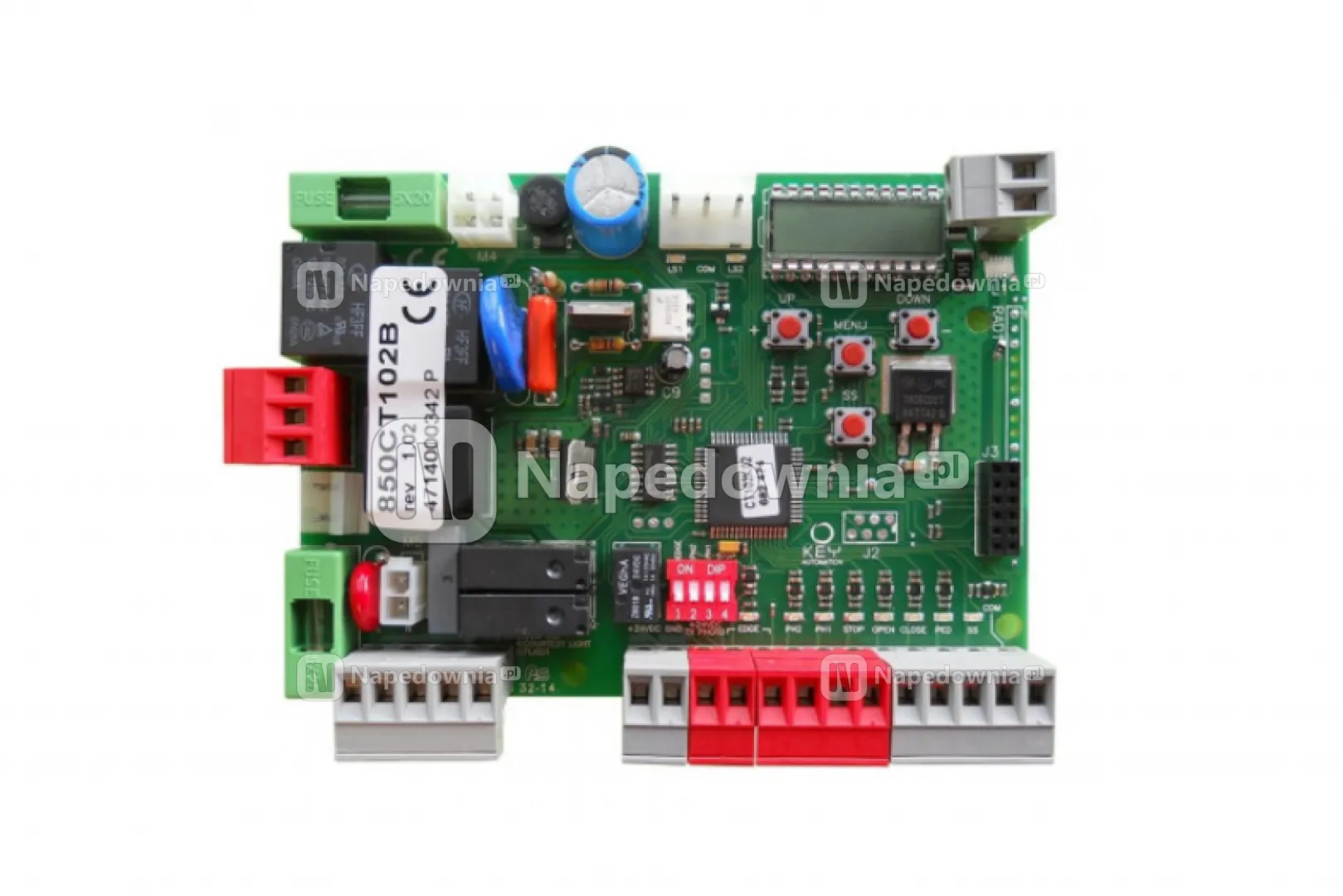

AVO ACT102B Centrala sterująca, płyta CT102B jednego siłownika

AVO ACT102B Centrala sterująca, płyta CT102B jednego siłownika

ACT102B - Centrala sterująca do sterowania 1 siłownikiem 230V do bram przesuwnych, bram garażowych, z obsługą elektrozamka, spowolnieniem na otwieraniu i zamykaniu, z możliwością wpięcia radioodbiornika.

Należy do serii central AVO ACT, dla których cechą wspólną jest taki sam sposób programowania położeń krańcowych i regulowania parametrów.

Centrala nadzoruje pracę 1 siłownika z silnikiem jednofazowym asynchronicznym prądu przemiennego zasilanego napięciem 230V.

CECHY:

• Jedno wyjście silnikowe
• Wyjście na lampę ostrzegawczą 230V/40W
• Wyjście oświetlenia dodatkowego (230V/100W) sterowanego pilotem
• Wyjście elektrozamka (12VAC/15VA)
• 4 przełączniki do dezaktywacji wejść zabezpieczających (nie wymaga zworek)
• 2 wejścia do obsługi fotokomórek analogowych
• Wejście STOP działające jako NC
• Wejście bezpieczeństwa współpracujące z listwą rezystancyjną 8,2 kΩ,
• 4 wejścia sterujące : krok po kroku, otwórz, zamknij, furtka
• Wejście do podłączenia dedykowanego radioodbiornika ARX4K
• Wyposażona w wyświetlacz ułatwiający programowanie i regulowanie parametrów oraz kontrolowanie stanu wejść zabezpieczających i sterujących.

FUNKCJE:

• Obecność człowieka: TAK
• Funkcjonowanie półautomatyczne: TAK
• Funkcjonowanie automatyczne: TAK
• Zespół mieszkalny: TAK
• Wstępne miganie: TAK
• Fototest podczas otwierania: TAK
• Łagodny start: TAK
• Łagodny stop: TAK
• Oświetlenie dodatkowe: TAK
• Kontrola stanu bramy: TAK
• Funkcja spowolnienia: TAK
• Zwolnienie elektrozaczepu: NIE
• Elektryczne wyłączenie wyłącznika krańcowego: TAK
• Pauza podczas otwierania: TAK
• Funkcja KROK PO KROKU: TAK
• Oddzielnie otwieranie i zamykanie: TAK
• Amperometryka: NIE
• Regulacja opóźnienia podczas otwierania: NIE
• Hamulec: TAK
• Licznik cykli: TAK
• Wyświetlacz: TAK
• Enkoder: NIE
• Zamknij po foto: TAK
• Funkcja furtki: TAK
• Elektrozaczep: NIE
• Oszczędzanie energii: NIE
• Zachowanie po zaniku prądu: NIE
• Podłączenie listwy krawędziowej: TAK
• Czułość amperometryczna: NIE
• Zasilanie słoneczne: NIE

Dane techniczne:

• Zasilanie: 230V 50Hz
• Zasilanie akcesoriów: 24Vdc
• Maksymalna moc silnika: 700W
• Maksymalny czas pracy: regulowany
• Maksymalny czas pauzy: 0 - 900 sec.
• Czułość amperometryczna: TAK
• Obsługa enkodera: NIE
• Stopień ochrony: -
• Wymiary (dł. x szer. x wys.): 120 x 90 x 30 mm
• Temperatura robocza: -20°C / +55°C
