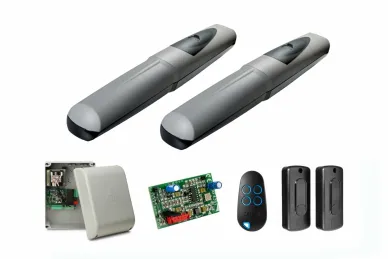

Came AXO STRONG TOP Zestaw do bram skrzydłowych o ciężarze do 500kg i
długości 3m

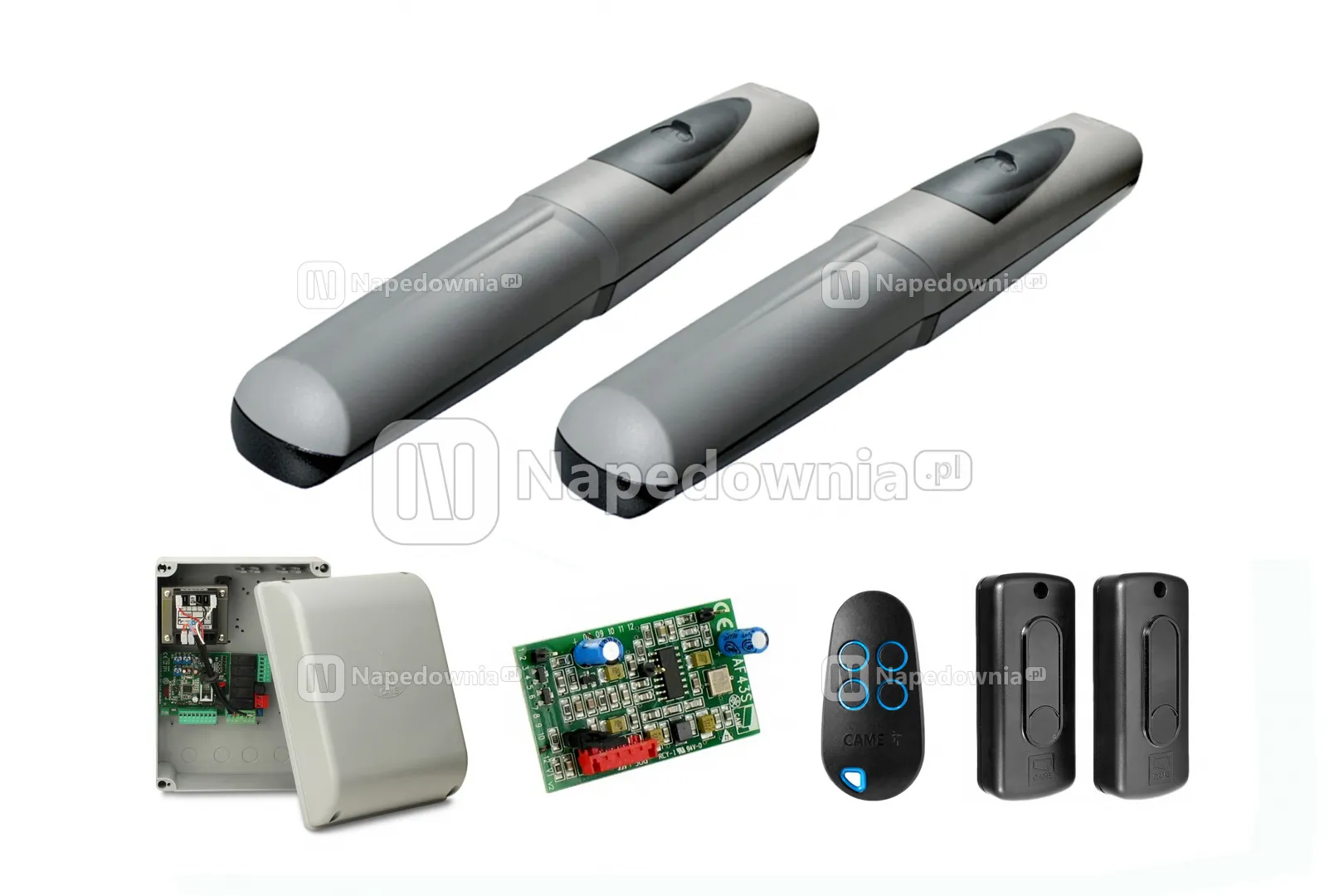

ZESTAW ZAWIERA:
Came AXO STRONG TOP Zestaw do bram skrzydłowych o ciężarze do 500kg i długości 3m

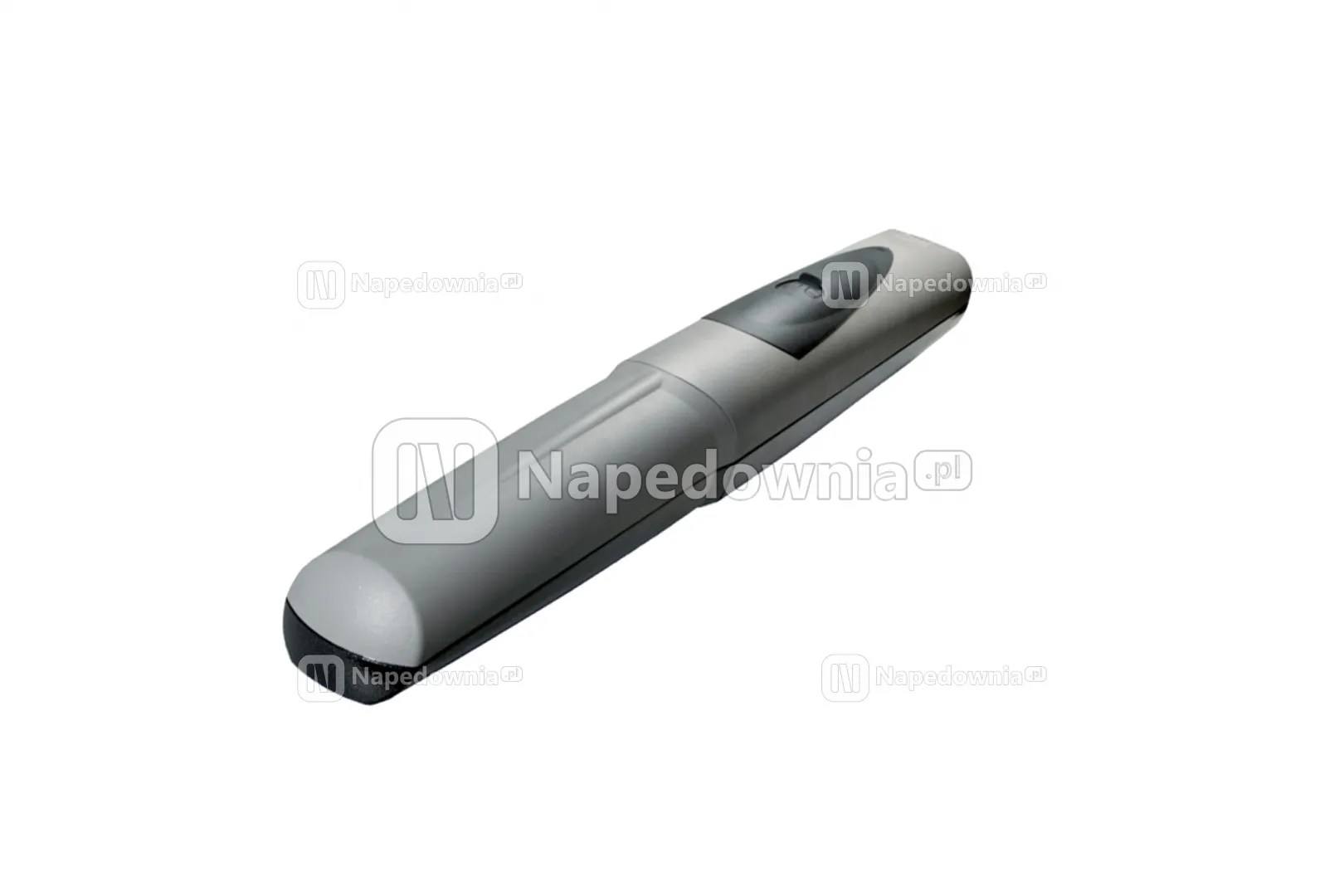

Samoblokujący siłownik elektromechaniczny AX302304
jest przeznaczony do automatyzacji bram skrzydłowych stosowanych w obiektach
mieszkalnych o średnich i dużych wymiarach, o max.długości skrzydła do 3m i
500kg. Zapewnia maksymalną trwałość i bezpieczeństwo
Siłownik ma wbudowany enkoder, który kontroluje prędkość spowolnień
motoreduktora co pozwala panować nad wytwarzaną siłą. Siły uderzenia generowane
podczas ruchu bramy są zgodne ze standardami ustalonymi przez Normy
Europejskie.
ZALETY PRODUKTU
zasilanie silnika: 230V
system wysprzęglający z kluczem odblokowującym
możliwość zarządzania ruchem i hamowaniem bramy
bezpieczna i niezawodna praca
technologia EN Tested
wbudowany enkoder
czas otwarcia skrzydła do 90°: 20s
możliwość programowania dla częściowego otwarcia bramy
test urządzeń bezpieczeństwa wykonywany przed każdym ruchem bramy
ślimak z 2 początkami likwiduje zużycie tulei pociągowej
zabezpieczenie termiczne silnika

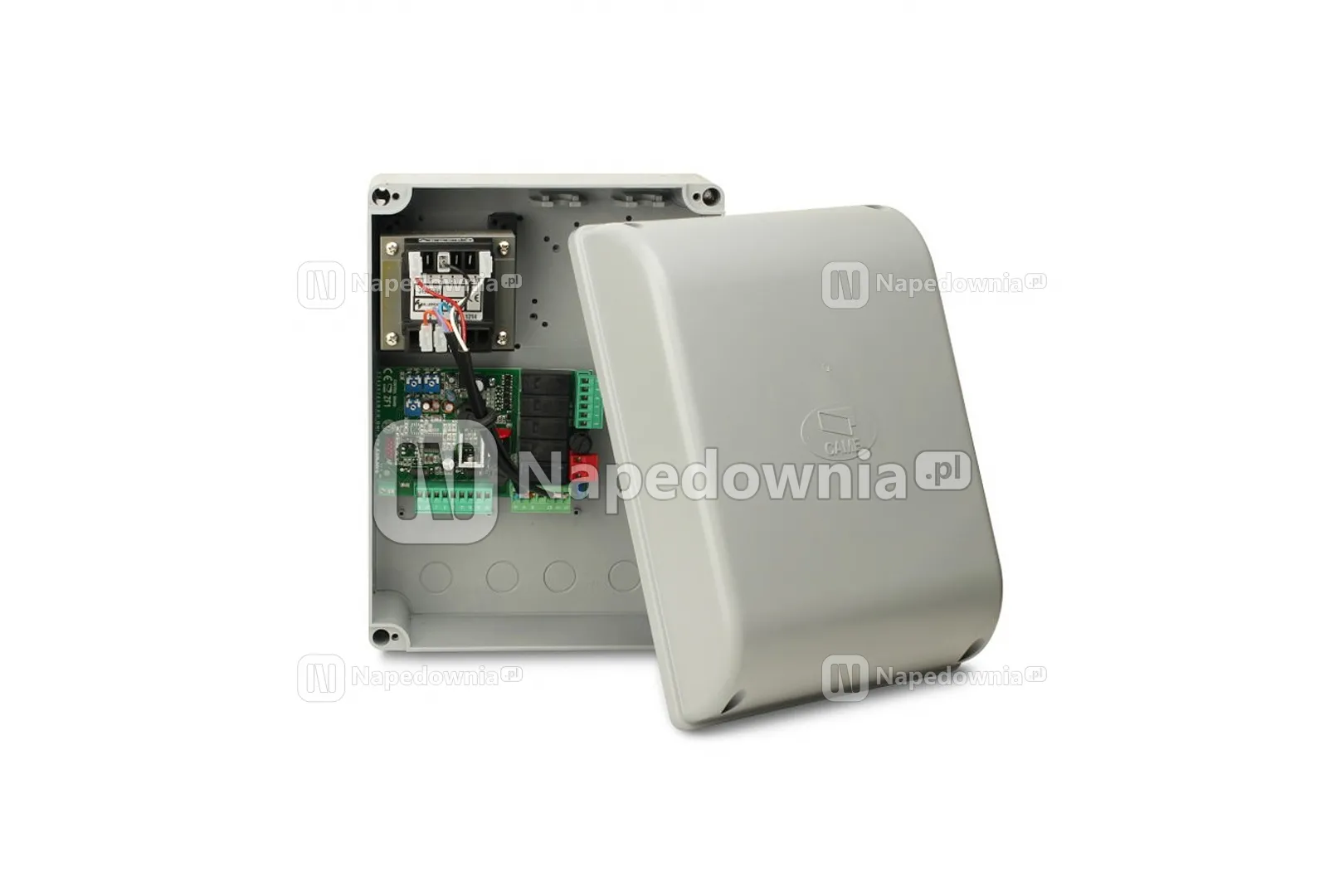

Centrala ZF1N wyposażona jest w dwu-kanałowy dekoder
radiowy i zasilana jest napięciem 230V AC.
Umożliwia rozszerzenie instalacji o konieczne akcesoria sterujące i
zabezpieczające takie jak fotokomórki, lampę ostrzegawczą, elektrozamek, kartę
częstotliwości, antenę czy piloty. Łączna moc akcesoriów nie może przekraczać
20 W.
ZF1N posiada wejście na jedną linię fotokomórek oraz wyjście na elektrozamek.
Wszystkie połączenia chronione są przez bezpieczniki.

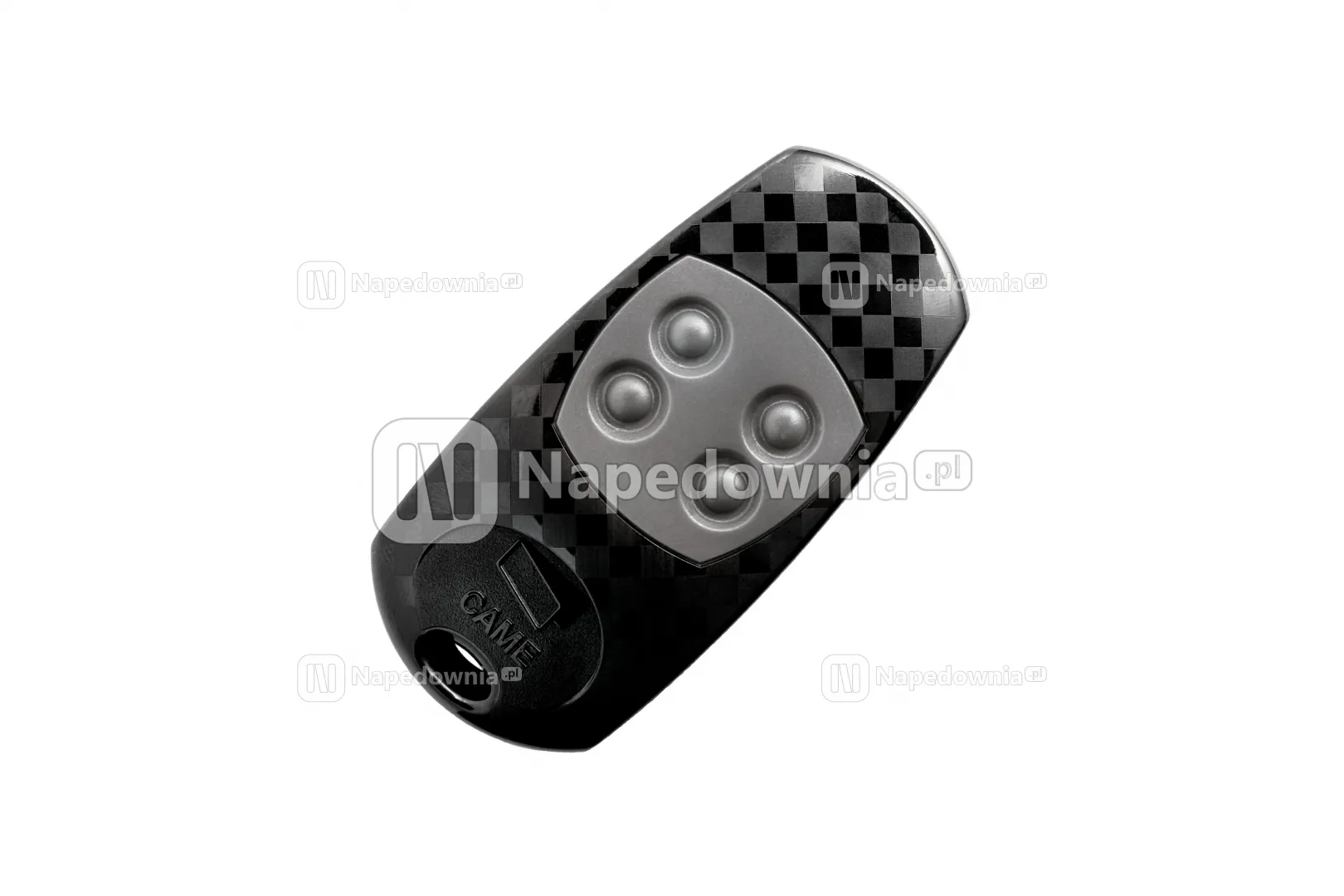

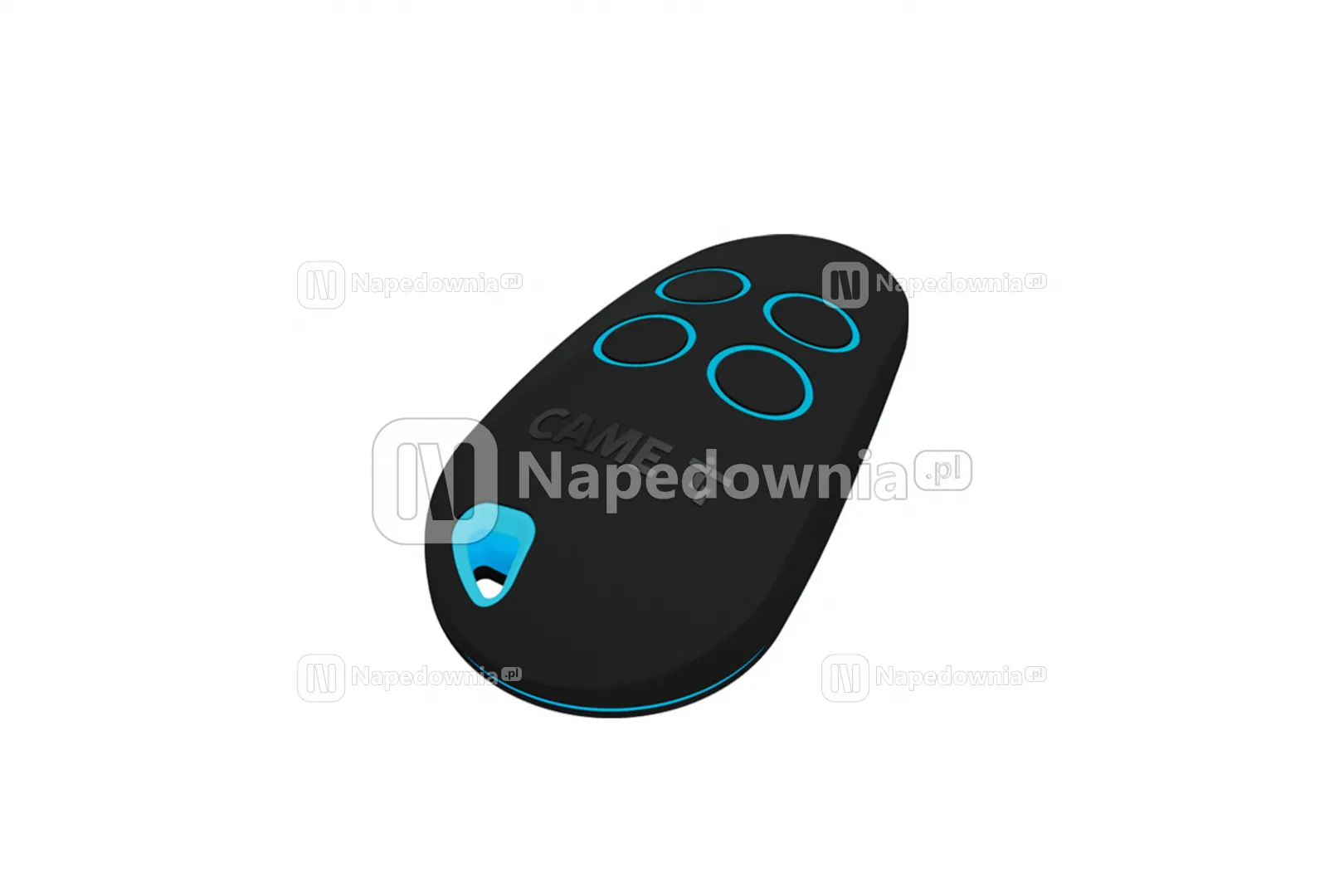

Pilot TOP44RBN zapewnia sterowanie radiowe kodem dynamicznie
zmiennym o częstotliwości 433,92 MHz, co daje wysoki poziom bezpieczeństwa
użytkowania, i czyni kod niemożliwym do skopiowania.
Po każdym naciśnięciu przycisku nadajnika wysyłany jest jeden z ponad 4
miliardów możliwych kombinacji kodu zgodnie ze skomplikowanym algorytmem, który
rozszyfrować może jedynie odbiornik. Technika ta uniemożliwia sklonowanie
wysyłanego kodu.

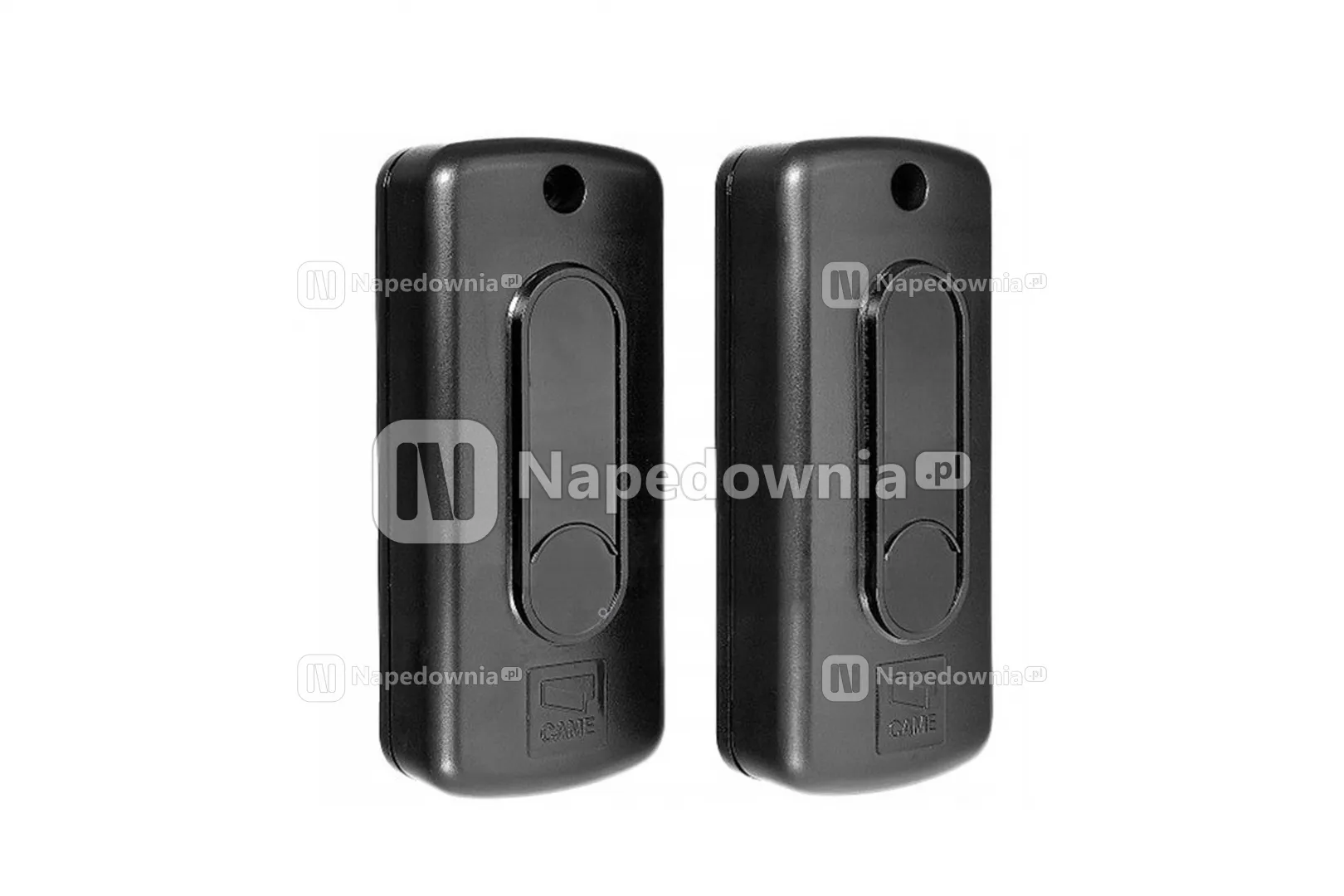

Fotokomórki DIR wyróżniają się nowoczesnym wyglądem i bardzo
małymi rozmiarami. Dzięki zastosowaniu klasy szczelności IP54 oraz odpowiednim
akcesoriom montażowym, fotokomórki DIR mogą być montowane zarówno wewnątrz jak
i na zewnątrz.
Maja modułową budowę, dzięki czemu ich montaż może być na różnych wysokościach.
Zasada działania fotokomórki DIR, polega na synchronizacji pomiędzy nadajnikiem
a odbiornikiem – zdarzenie to ma miejsce po podłączeniu zasilania. Oznacza to,
że każdy odbiornik współpracuje jedynie z odpowiednim nadajnikiem, eliminując
tym samym możliwości zakłócenia sygnału zewnętrznymi źródłami.

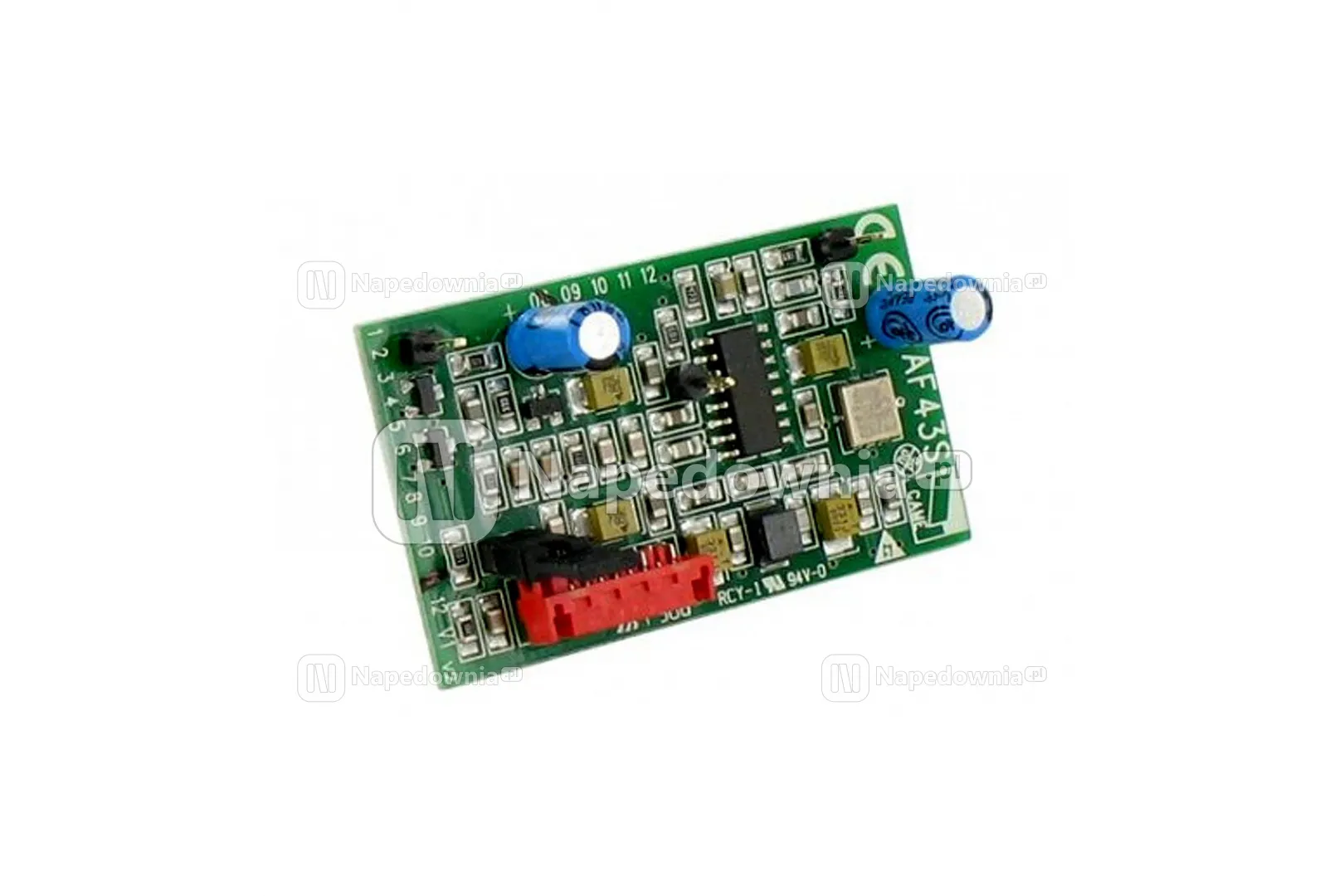

Karta częstotliwości AF43S , dołączona do zestawu, pracuje w
częstotliwości 433,92 MHz i obsługuje sterowanie kodem stałym TOP i TAM oraz
kodem zmiennym ATOMO.

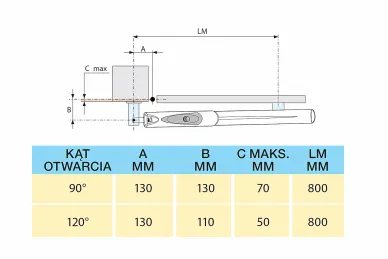

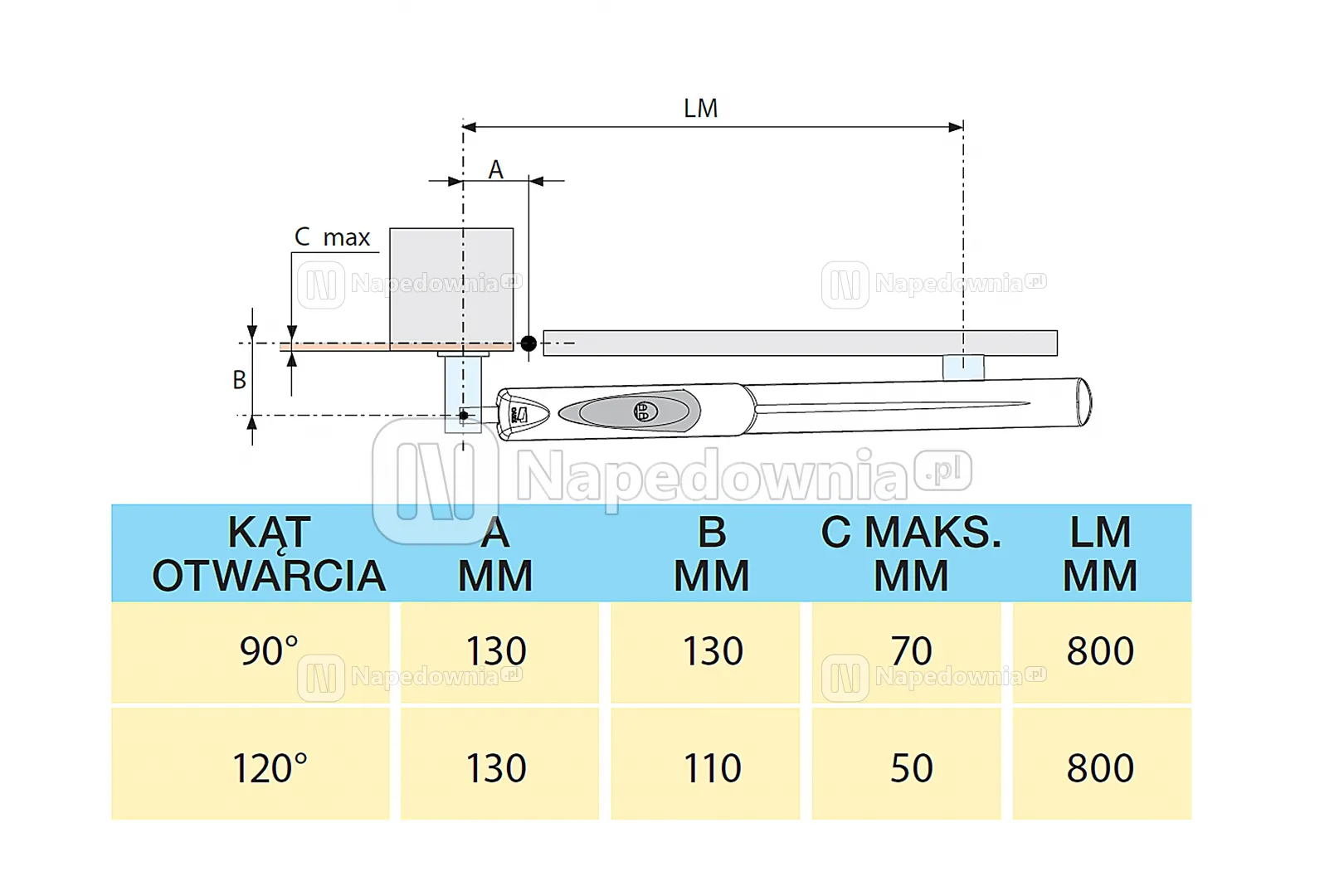

Specyfikacja instalacji
PARAMETRY TECHNICZNE:
zasilanie: 230V 50/60 Hz
zasilanie silnika: 230V
pobór prądu silnika: 1.5A
moc maksymalna: 175W
cykl pracy: 50%
siła ciągu: 500 ÷ 4500 N
czas otwarcia (do 90°): 20s
stopień zabezpieczenia: IP44

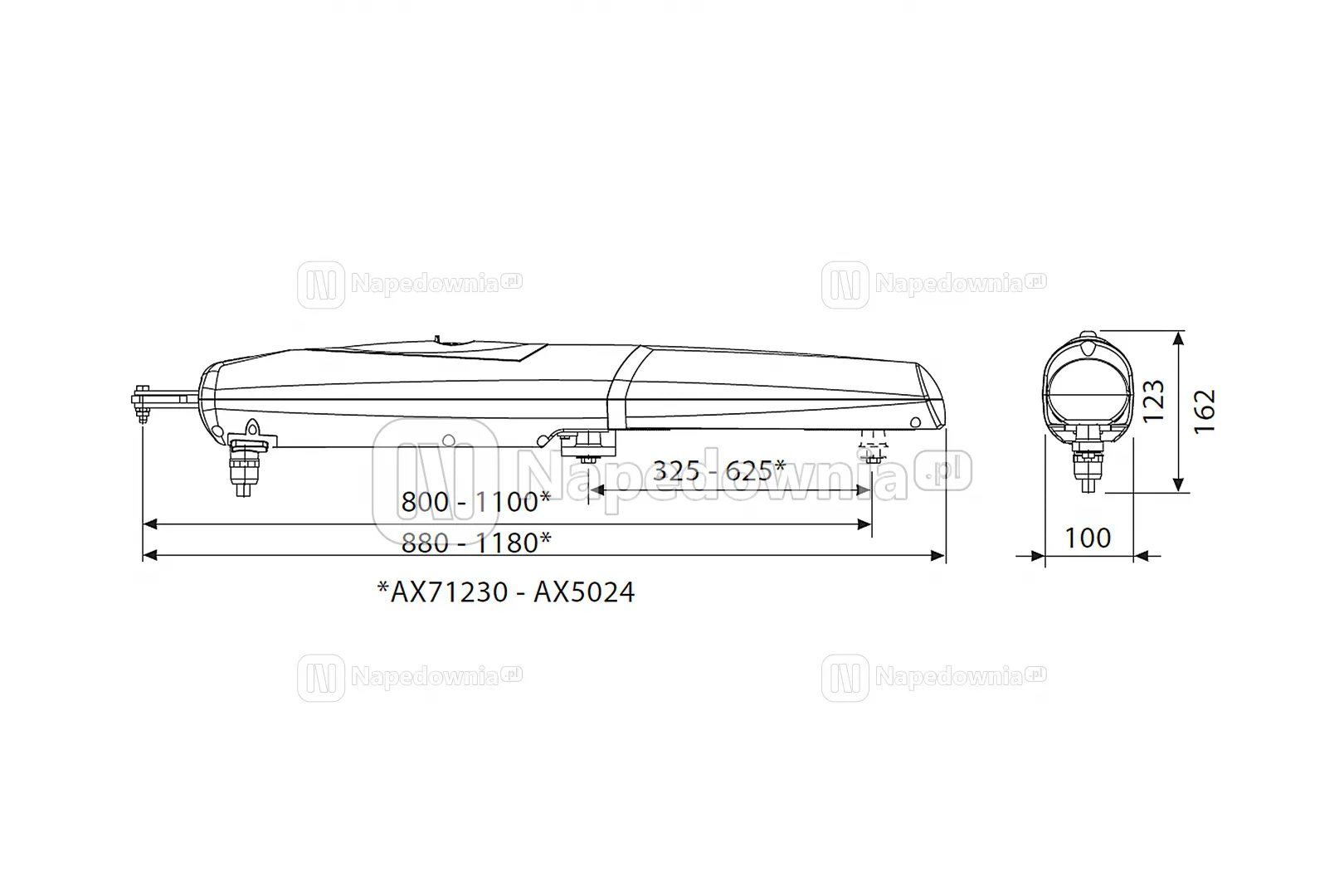

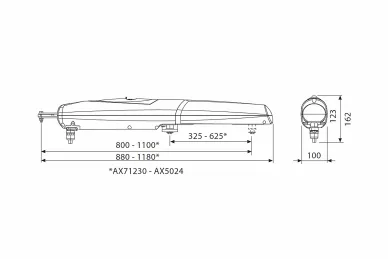

Wymiary:
Aby zapewnić skuteczne i niezawodne zamykanie oraz chronić przekładnie napędów,
zaleca się zainstalowanie elektrozamka. Jeżeli skrzydła mają ponad 3m,
elektrozamek jest obowiązkowy.
,
