CAME Zestaw BKS22AGS do bram przesuwnych o
ciężarze 2200kg
ZESTAW ZAWIERA:

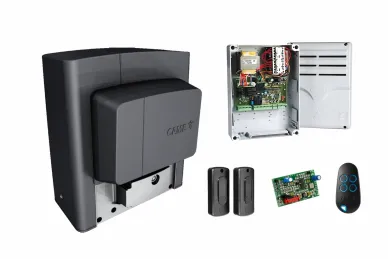

Came BKS22TGS Zestaw
Napęd z serii BK jest niezawodnym rozwiązaniem do
obsługi grupowych przejazdów w osiedlach mieszkaniowych, fabrykach, budynkach
użyteczności publicznej itp, jak i intensywnego użytkowania.
Wyposażony jest w centralę sterującą z wyświetlaczem graficznym, wbudowany
dekoder radiowy i mechaniczne wyłączniki krańcowe.
Do najważniejszych zalet napędu i zestawu można zaliczyć:
możliwe połączenie z chmurą przy użyciu technologii CAME CONNECT
autodiagnostyka urządzeń zabezpieczających
możliwość zainstalowania magnetycznych wyłączników krańcowych
bezpośrednie sterowanie klawiaturami i czytnikami CAME za pomocą kart
R700 oraz R800
możliwość podłączenia systemu RIO
centrala z czytelnym wyświetlaczem i łatwym menu
możliwość zapamiętania 250 różnych użytkowników
moduł koła zębatego do listwy - 4
możliwość podłączenia rezystancyjnej listwy bezpieczeństwa 8k2Ω
Napęd jest kompatybilny z technologią CAME CONNECT do zaawansowanego
zarządzania i zdalnego sterowania instalacją.
Centrala sterująca ZT6 posiada wbudowany dwukanałowy dekoder
radiowy i jest zasilana napięciem 230V AC lub 400V AC (trójfazowym).
Wejście do centrali jest chronione przez bezpiecznik 8 A podczas, gdy
bezpiecznik 2 A jest odpowiedzialny za ochronę niskonapięciowych sterowań (24
V).
Centrala ZT6 jest wyposażona w blokadę zabezpieczającą i 3 już okablowane
przyciski (stop, otwieranie, zamykanie) znajdujące się na pokrywie obudowy.
ZAAWANSOWANE FUNKCJE CENTRALI:
zamykanie automatyczne
otwieranie częściowe - furtka dla pieszych
wykrywanie przeszkody przy bramie zatrzymanej w jakimkolwiek
położeniu
funkcja TOTMAN (operator obecny)
wstępne miganie lampy ostrzegawczej
funkcja testu bezpieczeństwa
możliwe funkcje sterowań:
otwieranie/zamykanie
otwieranie/zamykanie w trybie TOTMAN (operator obecny)
otwieranie/stop/zamykanie/stop
otwieranie częściowe (funkcja FURTKI)
STOP
czas automatycznego zamykania
czas otwierania częściowego
Pilot TOP44RBN zapewnia sterowanie radiowe kodem
dynamicznie zmiennym o częstotliwości 433,92 MHz, co daje wysoki poziom
bezpieczeństwa użytkowania, i czyni kod niemożliwym do skopiowania.
Po każdym naciśnięciu przycisku nadajnika wysyłany jest jeden z ponad 4
miliardów możliwych kombinacji kodu zgodnie ze skomplikowanym algorytmem, który
rozszyfrować może jedynie odbiornik. Technika ta uniemożliwia sklonowanie
wysyłanego kodu.
Fotokomórki DIR wyróżniają się nowoczesnym wyglądem i bardzo
małymi rozmiarami. Dzięki zastosowaniu klasy szczelności IP54 oraz odpowiednim
akcesoriom montażowym, fotokomórki DIR mogą być montowane zarówno wewnątrz jak
i na zewnątrz.
Maja modułową budowę, dzięki czemu ich montaż może być na różnych wysokościach.
Zasada działania fotokomórki DIR, polega na synchronizacji pomiędzy nadajnikiem
a odbiornikiem – zdarzenie to ma miejsce po podłączeniu zasilania. Oznacza to,
że każdy odbiornik współpracuje jedynie z odpowiednim nadajnikiem, eliminując
tym samym możliwości zakłócenia sygnału zewnętrznymi źródłami.
Karta częstotliwości AF43S , dołączona do zestawu, pracuje w
częstotliwości 433,92 MHz i obsługuje sterowanie kodem stałym TOP i TAM oraz
kodem zmiennym ATOMO.
DANE TECHNICZNE:
Maksymalna waga bramy: 2200 kg
Maksymalna długość bramy: 23 m
Zasilanie płyty sterującej: 230-400V AC trójfaza
Zasilanie silnika: 230-400V AC trójfaza
Pobór prądu : 1,5 A
Maksymalna moc : 520 W
Prędkość przesuwu : 10,5 m/min
Sprawność: 50%
Siła ciągu : 1650 N
Koło zębate: Moduł 4
Obudowa: IP54
Temperatura pracy: -20 ~ 55°C
Waga: 21 kg
Wymiary: 360×325×255 mm
