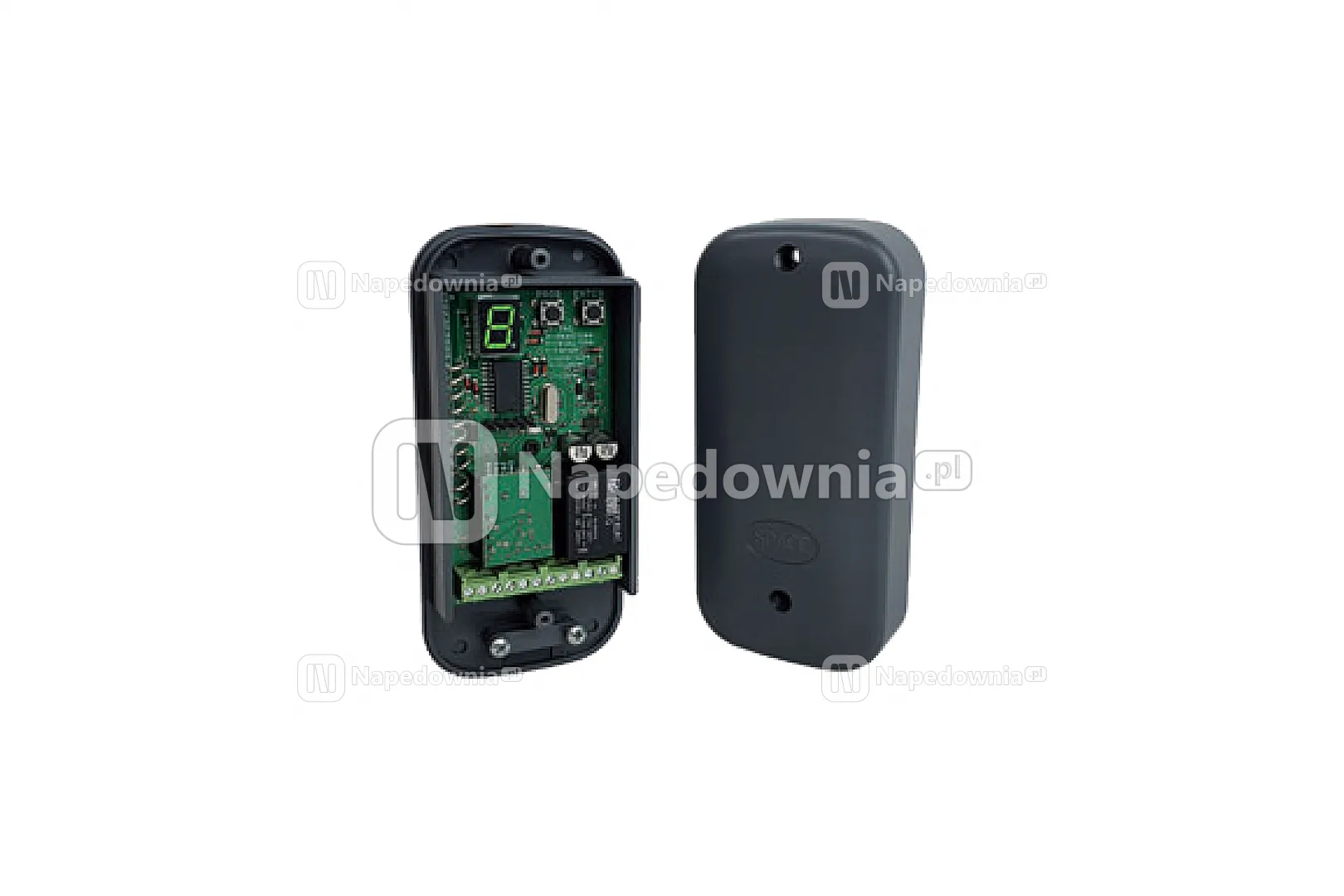

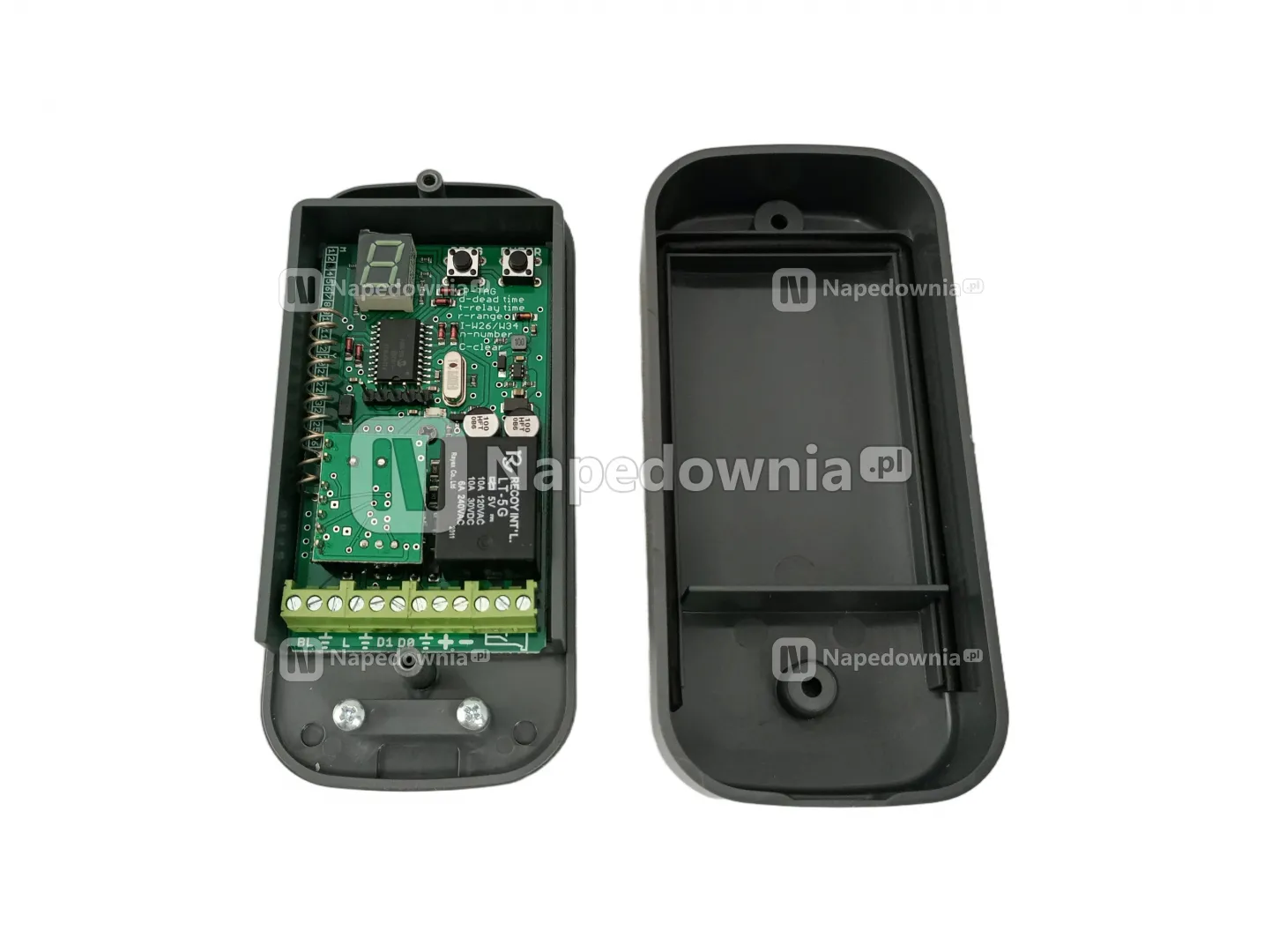

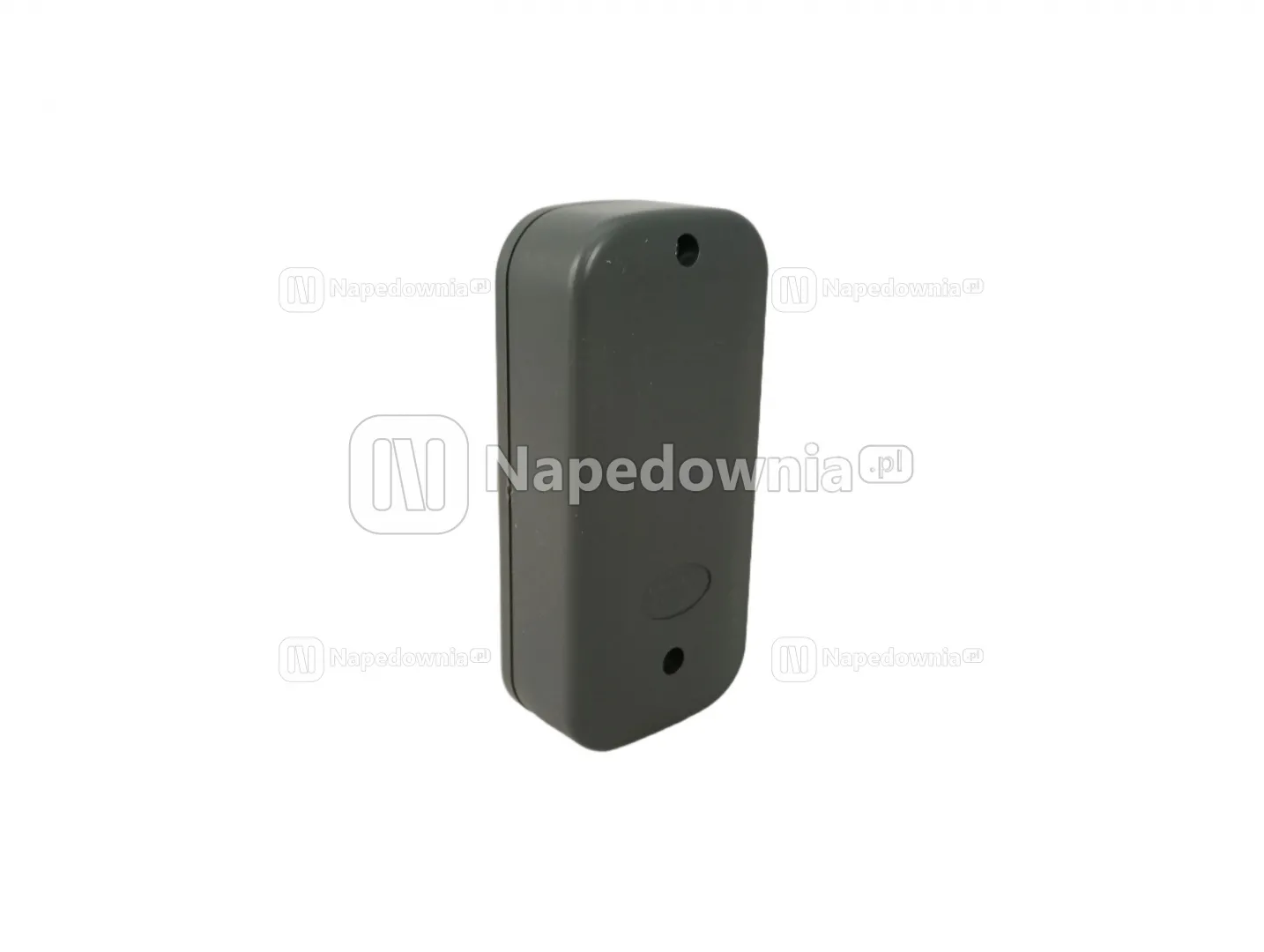

CAME RE-868HF Czytnik TAG-ów aktywnych EASY PASS
Odbiornik radiowy RE-868HF został zaprojektowany do współpracy z aktywnymi
TAG-ami serii SPACE. Dekoduje on szyfrowaną transmisję z aktywnego TAG-a, gdy
ten znajdzie się w zasięgu działania odbiornika.
Urzadzenie może pracować jako czytnik TAG w systemach kontroli dostępu, lub
jako urządzenie samodzielne.
Jako czytnik dokonuje detekcji sygnału z aktywnego TAG-a i po
stwierdzeniu poprawności transmisji przesyła numer TAG-a protokołem Wiegand do
systemu kontroli dostępu. Może pracować z protokołem Wiegand 26 lub Wiegand 34.
Jako urządzenie samodzielne odbiornik po detekcji sygnału i stwierdzeniu
poprawności transmisji, porównuje numer TAG-a z numerami zapisanymi w pamięci
odbiornika. Jeśli dany TAG znajduje się w pamięci zostaje uruchomiony
przekaźnik na czas wcześniej ustawiony. Jednocześnie następuje transmisja
numeru TAG-a protokołem Wiegand. Transmisja Wiegand następuje zawsze po tym jak
odbiornik stwierdzipoprawność transmisji TAG-a niezależnie od tego, czy dany
TAG znajduje się w pamięci czy nie.
Każdy TAG posiada swój unikalny numer, który jest taki sam jak numer
fabryczny pilota SP2/4HF, w którym jest zamontowany TAG. TAG jest zasilany
oddzielną baterią litową 3V typu CR1632. Czas życia baterii to ok. 2 lata.
System aktywnego TAG-a pracuje w paśmie częstotliwości 868MHz. Dzięki temu oba
systemy nie zakłócają się.
DANE TECHNICZNE
- Zasilanie: 8-24V DC AC
- Pobór mocy: 0,4W max.
- Antena: zintegrowana
- Charakterystyka anteny: dookólna
- Zasięg: 2-15m
- Czułość odbiornika: regulowana od -75dBm do -95dBm
- Styki przekaźnika (obciążenie rezystancyjne): 3A 28V DC, 3A 220V AC
- Konfiguracja styków: SPDT (Single-Pole-Double-Throw) styk pojedynczy
przełączny
- Wejście blokady: aktywny stan niski (0 zero)
- Wyjście Low Battery: open drain, 40V DC max. 1A DC max.
- Wyjście WIEGAND D0, D1, GND: Wiegand 26 lub 34
- Czas blokady czytnika (dead time): regulowany 0-60sek.
- Czas załączenia przekaźnika: regulowany 0-30sek.
- Pojemność pamięci TAG-ów: 60
- Funkcja blokady czytnika, dla TAG-ów w permanentnym zasięgu: max 6
TAG-ów
- Temperatura pracy: -20°C - +50°C
