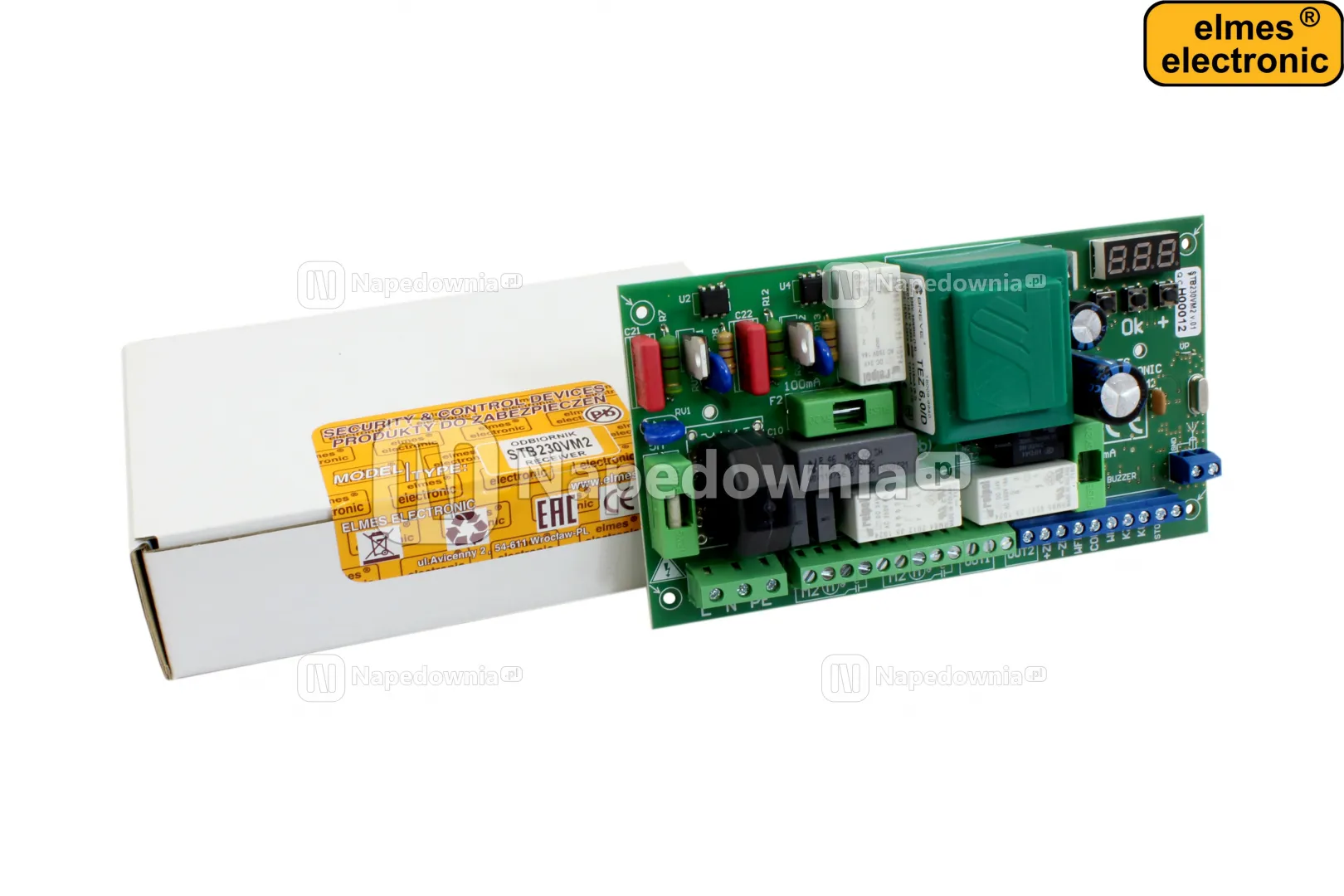

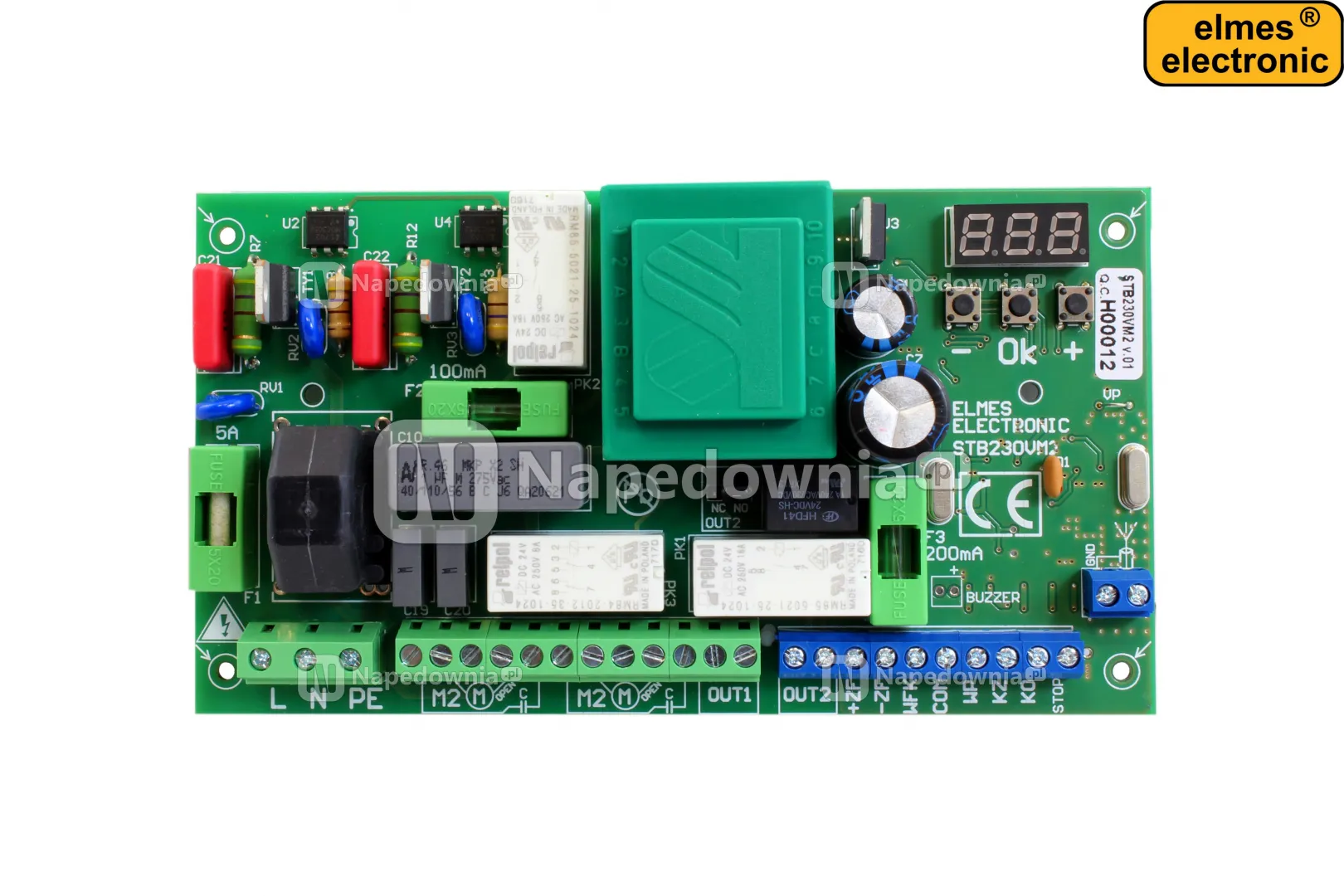

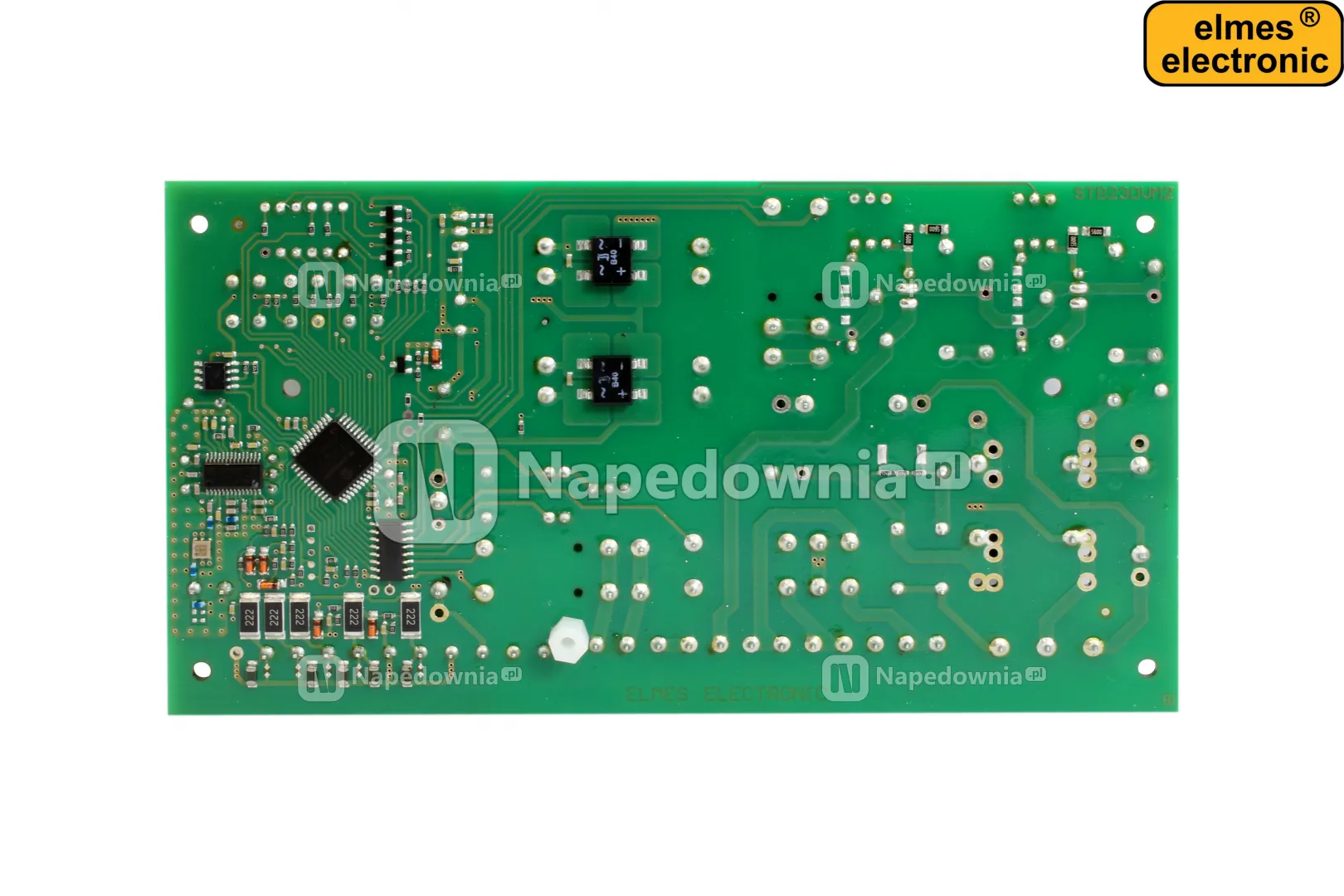

Elmes STB230VM2 Sterownik do bram jedno / dwuskrzydłowych z silnikiem 230V

ELMES STB230VM2 Sterownik do bramy jednoskrzydłowej / dwuskrzydłowej do silników AC 230V z regulacją siły

Sterownik ELMES STB230VM2 przeznaczony do automatyzacji bramy jedno lub dwu skrzydłowej w których zastosowano silniki AC 230V o mocy max 500W każdy.Urządzenie jest tańszą alternatywą do sterowania pracą bramy.
Realizuje wiele użytecznych funkcji:

• współpraca z maksymalnie 448 pilotami (zmiennokodowe piloty ELMES 433MHz)
• tryby pracy:
• • standardowy (ręczny) - każde naciśnięcie przycisku pilota otwiera / zamyka bramę, po otwarciu brama nie zamyka się automatycznie
  • z samozamykaniem - po naciśnięciu przycisku brama rozpoczyna cykl OTWIERANIE - PAUZA - ZAMYKANIE naciśnięcie przycisku pilota w czasie PAUZY zatrzymuje jej odliczanie, kolejne naciśnięcie rozpoczyna ZAMYKANIE
  • parking 1
  • parking 2 (z możliwością zatrzymania)
• funkcja furtki, otwarcie tylko jednego skrzydła
• automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1-255s)
• współpraca z klasycznymi fotokomórkami typu NC
• funkcje bezpieczeństwa
• • automatyczne otwarcie bramy w przypadku naruszenia fotokomórek w czasie zamykania
  • wejście bezpieczeństwa STOP blokujące ruch w obu kierunkach
  • wyjście na lampę ostrzegawczą
• współpraca z wyłącznikami krańcowymi typu NO/NC
• dodatkowe wyjście przekaźnikowe OUT2 typu NC/NO do sterowania elektrozamkiem bramy, możliwe niezależne sterowanie jego stanem za pomocą przycisku pilota
• niezależna regulacja siły dla obu skrzydeł bramy


PROGRAMOWANIE
Konfigurację sterownika przeprowadzamy wykorzystując trzy przyciski (+, -, OK) oraz wyświetlacz LED na płytce urządzenia. Cały proces jest nie jest skomplikowany. Po naciśnięciu przycisku OK wchodzimy do menu po którym poruszamy się za pomocą przycisków +/- W menu mamy możliwość między innymi:

• wgrania/skasowania pilota
• ustawienia mocy oraz czasu pracy silników, czasu pauzy, świecenia lampy
• ustawienia czasu pracy wyjście OUT2
• aktywowanie funkcji:
• • furtki
  • trybów pracy fotokomórki
  • sposobu działania lampy


INSTALACJA
Sterownik należy zainstalować w szczelnej obudowie najlepiej hermetycznej w taki sposób aby zabezpieczyć go przed działaniem wody i innych czynników atmosferycznych. Aby zwiększyć zasięg działania pilotów można podłączyć dodatkową antenę za pomocą przewodu koncentrycznego.

PARAMETRY TECHNICZNE

• zasilanie: AC 230V pobór mocy maksymalnie 6VA, spoczynkowy (bez fotokomórki): 2,5VA
• maksymalna moc silników skrzydłowych: 500W + 500W
• wyjście OUT1 na lampę: bezprądowe, NO, separowane galwanicznie, obciążalność: 16A/250VAC, czas załączenia: od 1s do 999s
• wyjście OUT2 typu NO/NC - przełączanie zworką, bezprądowe, separowane galwanicznie, obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5 s do 127s lub tryb bistabilny
• wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem topikowym
• wejście na fotokomórkę typu NC (normalnie zwarte)
• wejście bezpieczeństwa STOP typu NC (normalnie zwarte)
• wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte)
• czas pracy silnika: od 1s do 255s, wspólny dla zamykania i otwierania
• czas PAUZY: od 1s do 255s
• odbiornik superheterodynowy na pasmo 433,92MHz
• zakres temperatur pracy: od - 20°C...+50°C
• wymiary (d/s/w): 165x90x45xmm
• rozstaw 4 otworów montażowych ø=3mm: 153x75mm
