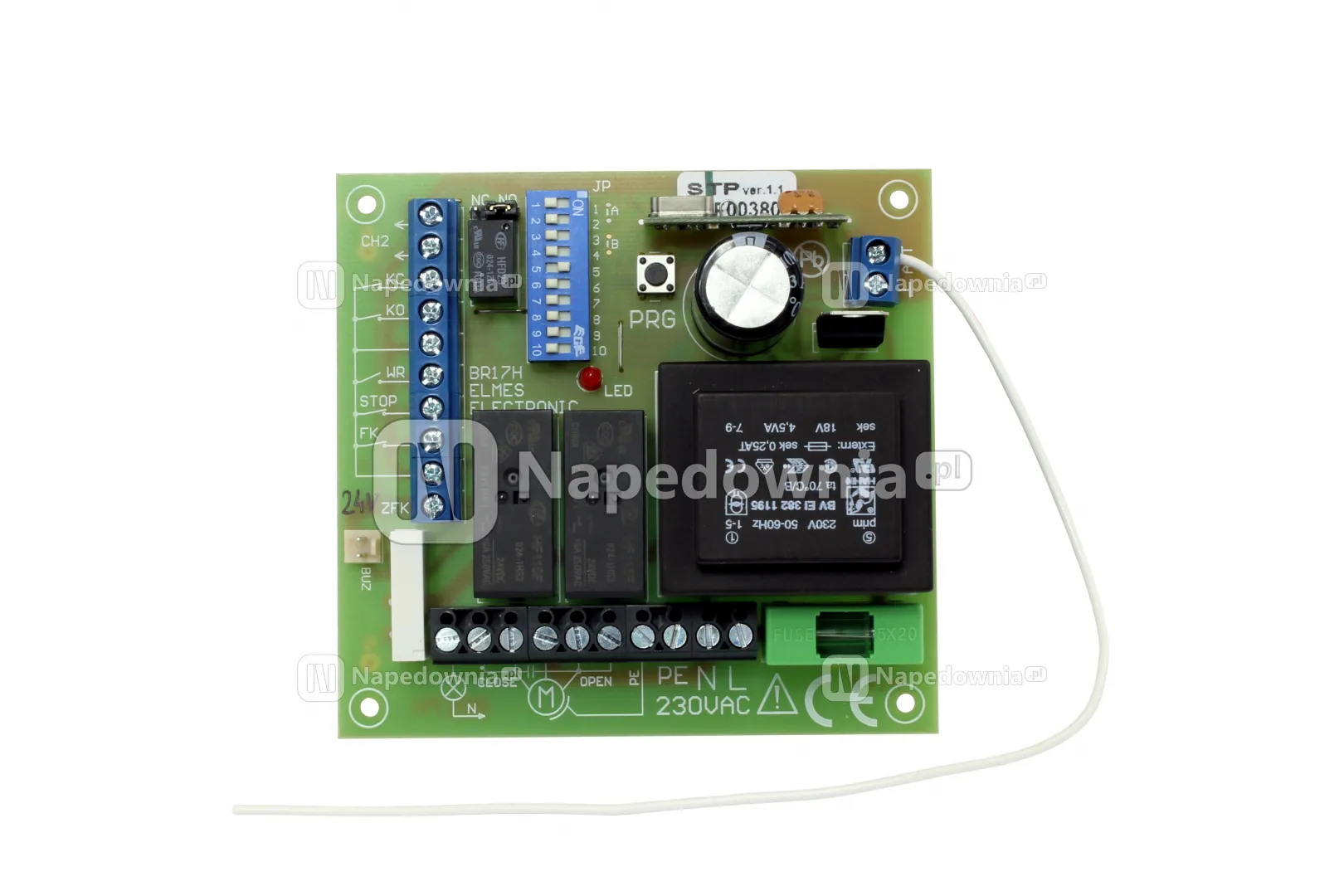

Elmes STP Sterownik radiowy do bram z silnikiem AC 230V

Sterownik Elmes STP przeznaczony jest do zdalnego sterowania bramą, do napędu której zastosowano jednofazowy silnik indukcyjny prądu zmiennego 230V umożliwiający pracę w dwóch kierunkach.

FUNKCJE STEROWNIKA

• komunikacja radiowa odbywa się z zastosowaniem systemu KEELOQ zapewniającego wysoki poziom bezpieczeństwa transmisji
• współpraca z maksymalnie 112 pilotami firmy Elmes pracującymi w na pasmie 433,92MHz
• sterowanie jednym lub dwoma przyciskami pilota
• tryby pracy:
• • manualny: sterowanie otwarciem i zamknięciem odbywa się za pomocą przycisków pilota, brak funkcji automatycznego zamknięcia się bramy
  • z samo-zamykaniem: po otwarciu brama zamknie się automatycznie po upływie zaprogramowanego czasu (1s-4min)
  • parking 1: po naciśnięciu pilota brama rozpoczyna cykl: OTWIERANIE – PAUZA – ZAMYKANIE. Naciśnięcie pilota w czasie otwierania bramy nie powoduje żadnej reakcji a w czasie odliczania PAUZY - rozpoczyna jej odliczanie od początku. Naciśnięcie pilota w czasie zamykania zatrzymuje bramę, a po 1s rozpoczyna otwieranie.
  • parking 2 (z możliwością zatrzymania) - po naciśnięciu przycisku pilota brama rozpoczyna cykl: OTWIERANIE – PAUZA – ZAMYKANIE, ale inaczej niż w trybie parking 1, naciśnięcie przycisku pilota w czasie ruchu bramy zatrzymuje ją. Kolejne naciśnięcie rozpoczyna cały cykl otwierania od nowa. Naciśnięcie przycisku pilota w czasie odliczania PAUZY zatrzymuje jej odliczanie, a kolejne naciśnięcie rozpoczyna odliczanie PAUZY od początku.
• automatyczne zamykanie po upływie zaprogramowanego czasu PAUZY (1sek - 4min)
• współpraca z wyłącznikami krańcowymi typu NO lub NC
• programowany czas pracy silnika pozwalający na współpracę z napędami nie wyposażonymi w krańcówki
• współpraca z fotokomórką typu NC z wyjściem normalnie zwartym
• automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania
• wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach
• wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową
• dodatkowe, niezależne wyjście przekaźnikowe NO/NC sterowane oddzielnym przyciskiem pilota
• funkcja ułatwiająca instalację – możliwość odwrócenia kierunków ruchu bramy i wyłączników krańcowych za pomocą zworek


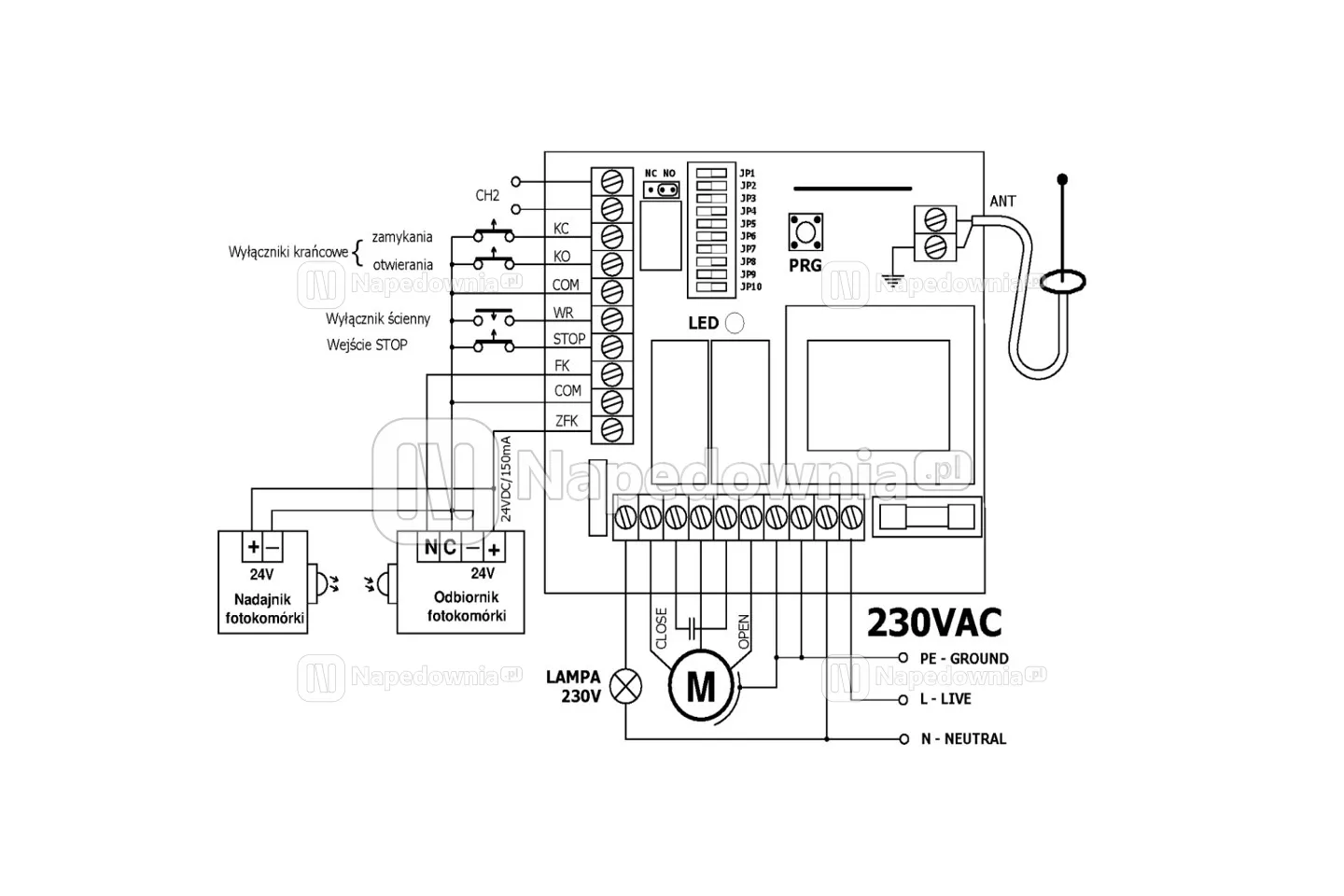

INSTALACJA I KONFIGURACJA
Sterownik dostarczany jest bez obudowy i należy zamontować go w obudowie napędu bramy. Trzeba zwrócić uwagę aby nie był on narażony na bezpośrednie działanie czynników atmosferycznych.
W razie potrzeby zwiększenia zasięgu pracy pilotów na płytce odbiornika znajdują się zaciski śrubowe do podłączenia anteny zewnętrznej na pasmo 434Mhz.

Wprowadzenie pilota do pamięci odbiornika, ustawienia czasu pracy silnika, pauzy i innych procedur wykonujemy za pomocą przycisku PRG i zworek na płytce odbiornika.

DANE TECHNICZNE

• zasilanie: 230VAC; pobór mocy: maksymalnie 4VA
• wyjścia przekaźnikowe silnika: 2 x NO, maksymalnie 16A/250VAC
• wyjście na lampę: maksymalnie 5A/250VAC,\
• wyjście przekaźnikowe CH2: NO lub NC (przełączane zworką), separowane galwanicznie; obciążalność: 1A/24VDC lub 0,5A/125VAC; czas załączenia wyjścia: od 0,5 s do 2 min
• wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem polimerowym
• wejście na fotokomórkę typu NC

• wejście bezpieczeństwa STOP typu NC
• wejścia na wyłączniki krańcowe typu NC lub NO
• czas pracy silnika: od 1s do 4 min, wspólny dla zamykania i otwierania
• czas PAUZY: od 1s do 4 min
• odbiornik superheterodynowy na pasmo 433,92MHz
• zakres temperatur pracy: od -20°C…+40°C
• wymiary (d/s/w): 95x90x34mm
• rozstaw otworów montażowych ø=3mm: 85x80mm
