PROXIMA Listwa rezystancyjna + BKCR

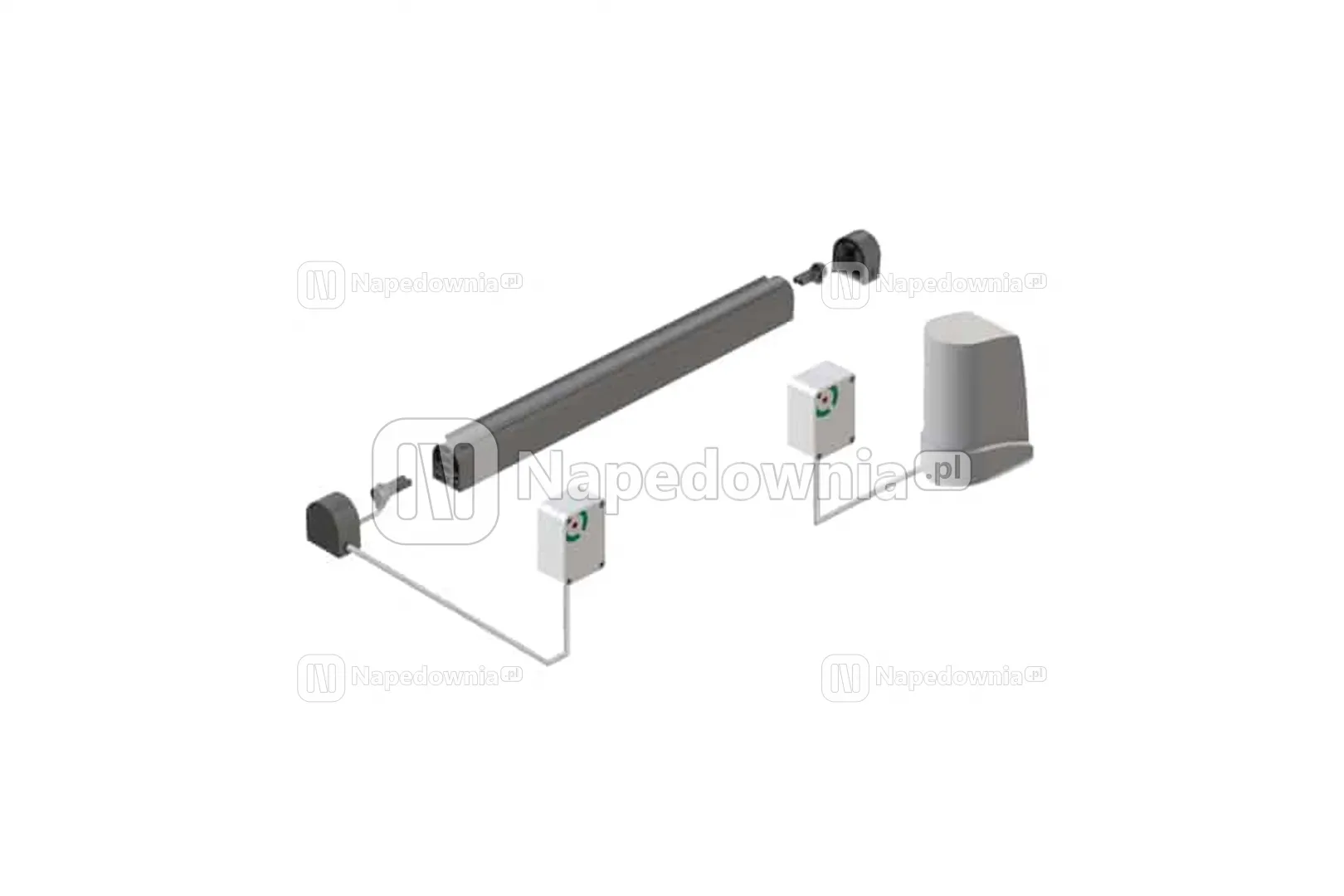

Zestaw służący do zabezpieczania ruchomych i nieruchomych krawędzi bramy.
Składa się z:
- Krawędziowej Listwy Rezystancyjnej 1.5m
- Bramowego Kontrolera Czujników Ruchomych BKCR
Gumowy profil rezystancyjny zmienia swoją rezystancję po ściśnięciu z
8.2kOhm do ok. 200Ohm. Jego nieznaczne ściśnięcie może powodować zatrzymanie
lub zmianę kierunku ruchu bramy a informacje o ściśnięciu profilu przewodowo,
może odbierać radiowy moduł ruchomy zamontowany na skrzydle bramy. Radiowy
moduł ruchomy przekazuje radiowo informację do Radiowego modułu nieruchomego,
który przewodowo przekazuje informację do sterownika bramy.
Czujnikami może być krawędziowa, rezystancyjna listwa bezpieczeństwa,
mechaniczna listwa bezpieczeństwa, lub czujnik kontaktronowy drzwi w bramie
segmentowej.
Czuła na nacisk ochronna listwa rezystancyjna, znacznie podnosi bezpieczeństwo
bram automatycznych. Ogranicza siłę ewentualnego uderzenia. Jest zbudowana z
podatnej na nacisk gumy.
MODUŁ RUCHOMY
Moduł ruchomy posiada dwa, niezależnie konfigurowane wejścia dla czujników,
które w stanie nienaruszonym posiadają rezystancję 8.2k, a w stanie naruszonym
zostają zwarte lub rozwarte.
Moduł wysyła informacje o stanie czujnika natychmiast po każdej zmianie jego
stanu, oczekując potwierdzenia odebrania informacji przez moduł nieruchomy. Co
każde 10s, automatycznie, wysyłą informacje o stanie wejść i baterii
zasilającej, oczekując potwierdzenia odebrania informacji przez moduł
nieruchomy.
- zasilanie: Bateria 3.6V ER14505 (wymiar AA)
- pobór prądu: 50µA; prąd uśredniony
- liczba listew rezystancyjnych: max. 2; zakończenie lsitwy 8.2k
- częstotliwość: 868MHz; 3 częstotliwości
MODUŁ NIERUCHOMY
Moduł nieruchomy może w każdej chwili zapytać o stan czujników. Jeżeli nie
otrzyma odpowiedzi od modułu ruchomego, zwalnia oba przekaźniki wyjściowe.
Moduł swoim buzerem może sygnalizować awarię systemu i każdą zmianę stanu
czujników.
- zasilanie: 12-24V; napięcie stałe
- pobór prądu: 15mA; przekaźniki wyłączone
- liczba kanałów: 2; przekaźniki NO/NC
- czas reakcji PK po ściśnięciu listwy: <40ms
- częstotliwość: 868MHz; 3 częstotliwośc
